防跳回路的作用：防止因控制開關或自動裝置的合閘接點未能及時返回(例如操作人員未松開手柄, 自動裝置的合閘接點粘連) 而正好合閘在故障線路和設備上，造成斷路器連續合切現象。

壹、

對于電流啟動、電壓保持式的電氣防跳回路還有一項重要功能, 就是防止因跳閘回路的斷路器輔助接點調整不當(變位過慢)，造成保護出口接點先斷弧而燒毀的現象。這種現象對于微機保護裝置來說是不可容忍的, 而這一點卻常被人們忽視。

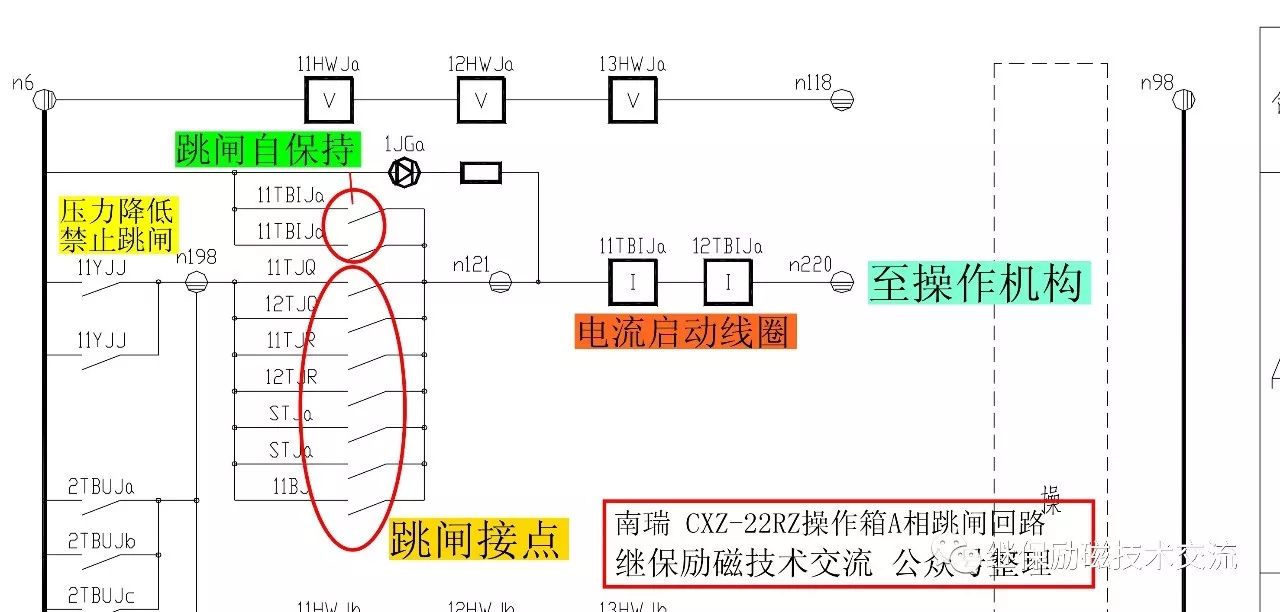

有跳閘指令時，11TBIJa、12TBIJa（a相）電流線圈啟動，1TBUJa動作，2TBUJa動作自保持，將n104至合閘回路斷開。

由此可知，保護裝置內的TBJ防跳原理是只有在保護動作后（或有跳閘指令后）才啟動，是一種電流啟動，電壓自保持的“串聯防跳”。

貳、

當斷路器機構有問題(如機構脫扣，發生偷跳)，不能使斷路器正常合閘，而斷路器合閘脈沖仍未解除，斷路器反復合閘分閘的現象。（注意理解第二種情況，容易忽視）

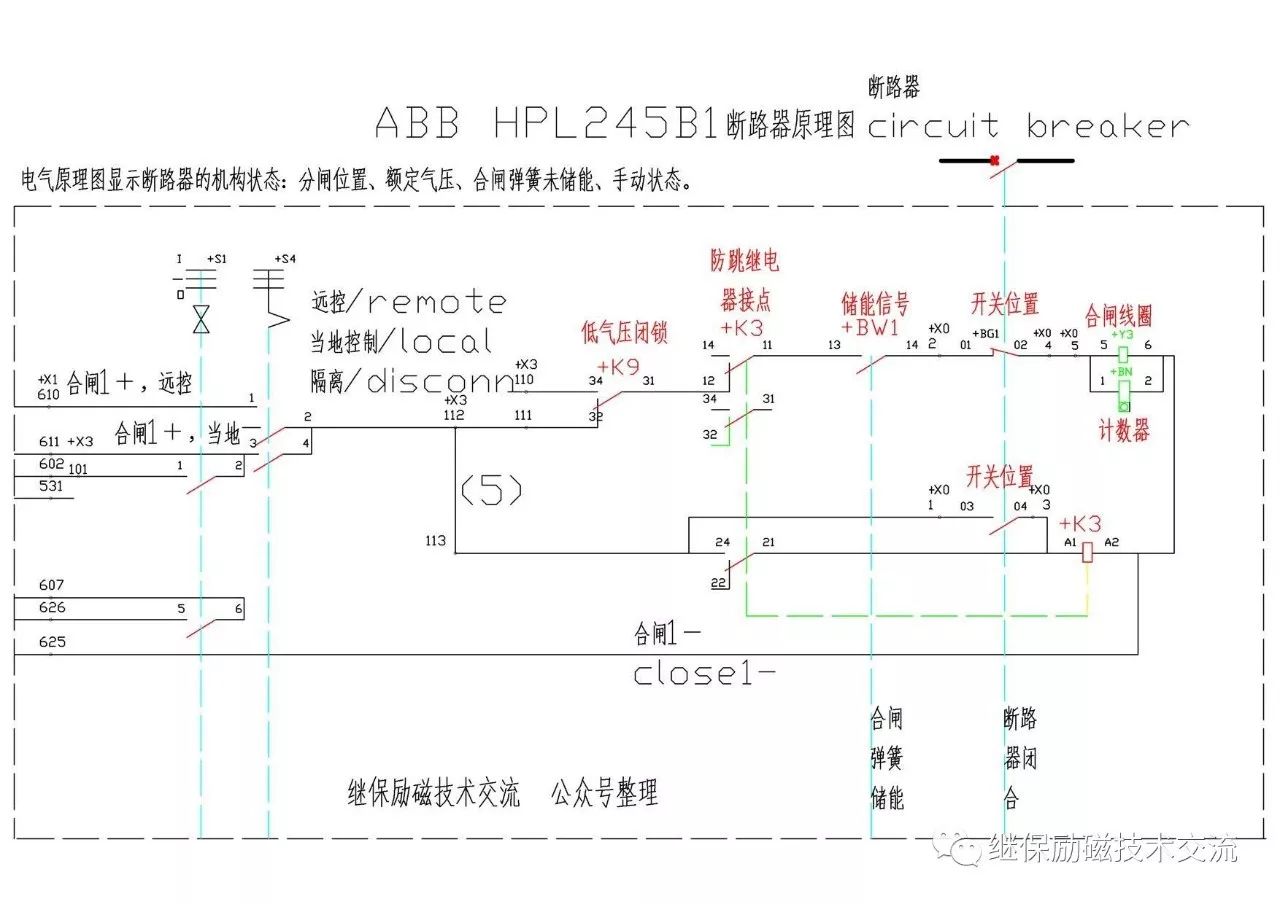

其原理為：當合閘脈沖發出后，斷路器合閘軸轉動，如果由于機構上的原因，如合閘軸未停留在合閘后位置，則機構仍舊返回到分閘狀態(如機構脫扣，發生偷跳)，此時如果因各種原因，合閘脈沖未撤消，防跳繼電器K3勵磁并自保持，K3的常閉接點斷開合閘回路，使開關不會再合上，直到合閘脈沖解除，K3繼電器自保持回路解除（合閘脈沖在，K3即自保持）。可見，它是一種電壓?jiǎn)?dòng)并自保持的“并聯防跳”。

叁、

從上述可知，保護防跳與機構防跳是兩種截然不同的概念。前者是當系統故障時，避免電氣元件多次受短路電流沖擊而擴大故障的有效措施；后者是保證開關機構本身發生故障時，且合閘脈沖未消除的情況下，斷路器只能合閘一次，避免開關主觸頭承受連續的多次合閘沖擊，所以它是確保開關本身安全運行的一種有效措施。

另二十五項反措規定：使用開關本體防跳。
