一、干式變壓器的冷卻和絕緣

干式變壓器是一種特殊的電力變壓器，其特點在于鐵芯和繞組不浸漬在絕緣油中。
那問題就來了，油浸式變壓器是依靠絕緣油來進行冷卻和絕緣的，既然干式變壓器沒有絕緣油，它是怎么冷卻和絕緣的呢？
先來講講冷卻，干式變壓器通常有兩種冷卻方式，一種是自然空氣冷卻（AN），當變壓器在額定容量下運行時，主要依靠自然空氣對流進行散熱，這個時候不需要依賴額外的冷卻裝備就可長期連續運行；另一種是強迫空氣冷卻(AF)。當變壓器工作環境達到80度，溫控系統就會自動啟動風機進行強迫風冷，通過強迫空氣流動，可以顯著提高變壓器的散熱效率，使得變壓器在過載或高溫環境下仍能保持正常運行。簡單來說，就是通過空氣流動進行冷卻的，若溫度過高，便用風機輔助散熱。

再說絕緣，干式變壓器主要使用環氧樹脂作為絕緣材料，并通過多種工藝方法確保絕緣效果，具體類型包括：環氧石英砂混合物真空澆注型、環氧無堿玻璃纖維增強真空壓差澆注型、無堿玻璃纖維纏繞浸漬型。

二、干式變壓器的優點

安全性高：干式變壓器不含易燃易爆的油品，因此在運行過程中不易發生火災或爆炸事故，大大提高了使用的安全性。同時，干式變壓器具有良好的電氣絕緣性能，能夠有效防止漏電和短路現象的發生。
環保性好：由于干式變壓器不使用油作為冷卻和絕緣介質，因此不會產生油污染，對環境友好。
高效節能：干式變壓器在設計和制造過程中，注重提高能效和降低損耗。通過優化線圈結構、采用高效絕緣材料和先進的制造工藝等手段，干式變壓器在運行過程中能夠保持較低的能耗和較高的效率。
可靠性高：干式變壓器采用先進的制造工藝和材料，具有較長的使用壽命和較高的可靠性。在正常運行條件下，干式變壓器的故障率較低，可以確保電力系統的穩定運行。

三、干式變壓器的缺點

防潮防塵性能較差：干式變壓器對潮濕和灰塵的防護能力相對較弱。在潮濕或粉塵較多的環境中使用時，可能需要采取額外的防護措施，如設置保護罩或修建專門的配電房，以保護其絕緣性能。
抗惡劣環境能力相對較差：相較于油浸式變壓器，干式變壓器一般更適合安裝在室內環境。在戶外使用時，需要特別關注其防護和散熱問題，以確保其正常運行和延長使用壽命。
對絕緣材料的要求高：干式變壓器對絕緣材料的要求較高，需要使用具有良好導熱性和絕緣性的材料，如特殊處理過的環氧樹脂等。這也會增加其制造成本。
線圈一旦損壞難以修復：干式變壓器的線圈一旦損壞，通常難以進行局部修復，而需要整體更換。這增加了維修的復雜性和成本。

四、與油浸式變壓器的區別

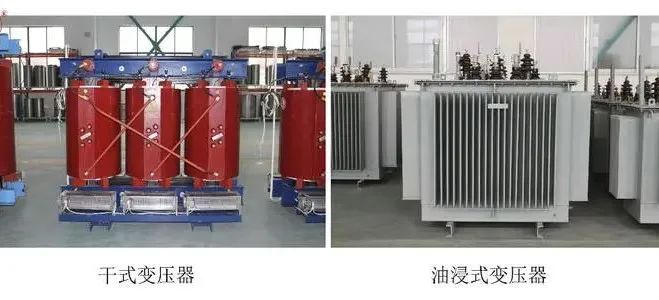

外觀上，干式變壓器和油浸式變壓器很好區分，油浸式變壓器有金屬外殼，而干式變壓器可以直觀看到鐵芯和繞組。

冷卻和絕緣上，如上文所說，油浸式變壓器利用絕緣油進行冷卻和絕緣，干式變壓器則利用空氣來絕緣和冷卻，這也正是兩者的主要區別。
結構上，干式變壓器少了絕緣油，因此體積和重量會比油浸式變壓器小，更易于搬運。同時，繞組和鐵芯沒有絕緣油的浸泡，通常使用多層絕緣材料包裹，然后絕緣材料外面再加上保護層。鐵芯由層層鐵片芯片組成，減少了磁通的損耗。
應用場所上，干式變壓器因其防火、無油污染的特性，特別適合安裝在室內環境，多用在“防火、防爆”的場所；油浸式變壓器更適合安在室外，在大型電力系統中應用廣泛，如電網輸電、變電站等，因其散熱性能好、能承受更高的負載和電壓。
