一、概述
大電流發生器是電力、電氣行業在試驗和調試中需要大電流輸出的需設備，廣泛應用于發電廠、變配電站、電器制造廠、機電設備生產企業、開關生產廠家及科研院所等部門。
該產品采用先進的微電子處理技術，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預，自動程度高，可靠性好。

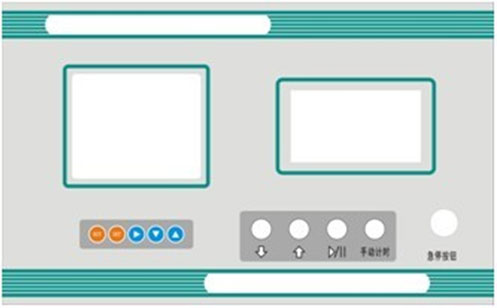

二、板面示意圖

圖2-1 面板示意圖

三、主要特點
● 電流、電壓、時間、狀態信息及提示信息等數據大屏液晶顯示，讀數清晰、直觀；
● 全中文界面，操作簡單明了，可適應多種應用場合；
● 輕觸式按鍵操作，所有功能均可通過按鍵設定，提高了產品的可靠性；
● 全數字式校準方式，摒棄了陳舊的電位器調整，現場使用極為方便，精度易于控制；
● 狀態提醒功能，引導式操作，即使在無說明書的情況下亦可熟練操控；
● 試驗過程中，屏上有閃爍的高壓符號顯示，時刻提醒操作人員注意；
● 試驗結果顯示功能，可自動判斷試驗結果（試驗通過或試驗失?。?；
● 試驗結果聲音辨別功能，試驗通過或試驗失敗時，設備會發出不同的報警聲音，試驗人員可直接由報警聲音辨認試驗的結果；
● 暫停功能，自動控制時，此功能可做到在任意點實現電流升/降過程的暫停，暫停時間可由試驗人員靈活掌握，方便觀察試品狀態；
● 試驗時間可任意設定，0 ~ 9999秒（分）；
● 自動計時功能，自動控制時，當電流自動上升至設定值時，自動開始計時，當計時時間到，顯示試驗結果，設備自動回到零位；
● 手動計時功能，手動控制時，計時器可手動啟動，當試驗時間到，設備自動回到零位；
● 手動控制模式，此模式類似于傳統的電動升/降方式，電流的增加/減少由按鈕控制，設備自動判斷上/下限位，有過電流保護等功能，整個試驗過程手動控制，按需操作；
● 帶停止/緊急按鈕，可手動復原；
● 電流升降速度智能控制，當電壓接近目標電壓時，升壓速度會自動減慢；
● 通訊，可選配通訊功能，結合本公司設計的控制軟件，實現遠程控制和數據監控。此控制軟件有數據記錄、數據管理、電流/電壓時間曲線、報表等多種實用功能，可用于一些無人看守的試驗（選配）；
● 出現過流等故障時，保護即時，準確，可靠；
● 采用硬、軟件抗干擾技術相結合，性能穩定，抗干擾能力強，試驗中不會出現死機、黑屏、花屏等異?，F(xiàn)象。

四、主要技術參數
額定容量（常用參數）：12kVA
輸入電流：0 ～ 54.5A
輸出電壓：0 ～ 6V
輸出電流：0 ～ 2000A
電壓測量精度：0.5 ％FS ± 3 字
電流測量精度：0.5 ％FS ± 3 字
計時長度：0 ～ 9999 S
電源電壓：AC220V ±10%,50Hz±1 Hz

五、鍵盤說明

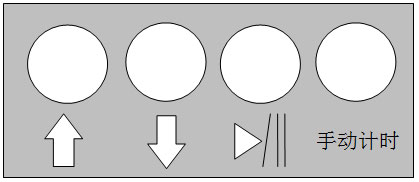

電流升按鈕，手動控制模式時，按↑，電流上升，松開就停止上升，如果已到上限就不再上升；
電流降按鈕，手動控制模式時，按↓，電流下降，松開就停止下降，如果已到下限就不再下降；
暫停按鈕，當按下此按鈕時，調壓器將停止工作。此功能特別適合于自動控制模式，當電流在自動上升或下降時，按下此按鈕，設備將暫停工作，再次按此按鈕時，電流將繼續上升或下降。使用者可靈活使用此按鈕，讓自動控制的過程變得更加完善；
手動計時按鈕，當工作于手動模式時，按下此按鈕時，可啟動試驗計時。

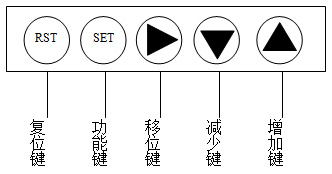

                                圖5-1 操作鍵面板
復位鍵： 用于程序清零。
功能鍵： 可以確認已變更的設置值；可以按序變換參數設定項。
移位鍵： 變更設定時, 用于移動被設定位；啟動/停止試驗；
減少鍵： 變更設定時, 用于減少被設定位的數值；用于選擇試驗項目；
增加鍵： 變更設定時, 用于增加被設定位的數值；用于選擇試驗項目。

六、操作說明
1.主菜單
開機后等待數秒后，設備進入到主菜單，如下圖

按 或，可以選擇需要的功能，按可以進入對于的操作界面。

1>交流試驗-自動

根據光標：
按可以在各項參數之間切換；
按將退出設置界面，返回到主界面。
按可以移動光標的位置；
當“按鍵啟動，按RST鍵退出” 變成“ 按鍵?啟動，按RST鍵退出”時,按可啟動試驗；

按 和,可以增加和減少光標對應的數據；

試驗過程中按，設備將停止試驗，自動回到零位。
注：試驗時間到，而沒有發生過電流等異?，F(xiàn)象，設備自動顯示“試驗通過”的界面；如果在試驗過程中，發生過電流等異?，F(xiàn)象，設備自動顯示“試驗失敗”的界面。

2>交流試驗-手動

按可以移動光標的位置；
當“按鍵啟動，按RST鍵退出” 變成“ 按鍵?啟動，按RST鍵退出”時,按可啟動試驗；

按，電流將不斷上升，否則就停止上升；

按 ，電流將不斷下降，否則就停止下降；

試驗過程中按，設備將停止試驗 ，自動回到零位。
注意：開機前請恢復暫停鍵位置，試驗過程中如發現開始試驗后顯示數據沒有任何反應或者在試驗過程中試驗電流達不到設定值，請及時檢查暫停鍵位置。

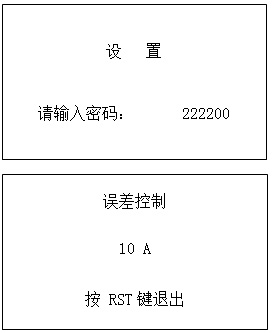

按移位鍵可以移動光標，按增加鍵或減小鍵可以增加數字或減小數字，當輸入正確的密碼后，按確定鍵可進入相應的設置界面。

誤差控制 用戶輸入密碼222200后，可進入電壓誤差設置界面。

誤差控制是指實際電流和目標電流之間的誤差。根據經驗，一般設定為10—40A之間，如果發現顯示電流波動較大，難以穩定，請適當增大此設定值。

七、打印說明
試驗完成后按鍵進入打印程序


注意：
進入數據打印時，只能對當前結果進行打印。用戶在測試前直接進入打印狀態進行打印，此時所打印出來的數據為零
打印樣式如下圖所示：


八、說明
1.按相關規程設置好場地，接好設備連線，有條件的地區應有專門負責的人員在場指導。
2.接上電源線，打開電源開關，電源指示燈亮。如果不在零位，系統將自動回到零位。
3.啟動后，主接觸器吸合，調壓器自動調整，直到顯示電流達到或接近目標電流。
4.當電流升至設定值時，計時器會自動計時，達到設定時間，系統會報警并自動下降，直到調壓器回到零位。
5.試驗過程中若需要停止或出現異常現象，按一下“”鍵，系統將自動歸零，并切斷輸出。

6.試驗過程中，如發生異常或過電流時，系統將啟動保護，直接切斷輸出，調壓器自動回零。

九、使用條件
環境溫度：-10--40℃
海拔高度：<1000M
相對濕度：<85%
使用場地內應無嚴重影響絕緣的氣體、蒸氣、化學性塵埃及其它爆炸性和腐蝕性介質。

十、簡要的故障排除

請操作人員仔細閱讀以下內容:
1.試驗時機殼須可靠接地。
2.試驗時不允許不相干的物品堆放在設備面板上和周圍。
3.開機前請檢查電源電壓:交流220V±10% 50Hz。
4.更換保險管和配件時，請使用與本儀器相同的型號。
5.本儀器注意防潮、防油污。
6.試驗時請確認被測設備已斷電，并與其它帶電設備斷開。

十二、保養與維修
1.驗證設備的可用性
儀器在使用前先觀察儀器外觀是否有破損。通電后檢查儀器表頭是否有顯示，顯示是否完整，對長期沒有使用的儀器還應檢查其輸出部分接線柱是否銹蝕、老化現象，否則應及時清理完好再使用。使用時請參照“使用操作”方法。
2.設備的保養
每次完成試驗后，清整儀器接線柱上的連線，關閉電源，斷開電源插頭，蓋上機箱蓋，放置在干燥無塵、通風無腐蝕性氣體的室內。

十三、運輸與貯存
■ 運輸
設備需要運輸時，建議使用本公司儀器包裝木箱和減震物品，以免在運輸途中造成不必要的損壞，給您造成不必要的損失。
設備在運輸途中不使用木箱時，不允許堆碼排放。使用本公司儀器包裝箱時允許高堆碼層數為二層。
運輸設備途中，面板應朝上。
■ 貯存
設備應放置在干燥無塵、通風無腐蝕性氣體的室內。在沒有木箱包裝的情況下，不允許堆碼排放。
設備貯存時，面板應朝上。并在設備的底部墊防潮物品，防設備受潮。

十四、開箱及檢查
■ 開箱注意事項
開箱前請確定設備外包裝上的箭頭標志應朝上。開箱時請注意不要用力敲打，以免損壞設備。開箱取出設備，并保留設備外包裝和減震物品，既方便了您今后在運輸和貯存時使用，又起到了保護環境的作用。
■ 檢查內容
開箱后取出設備，依照裝箱單清點設備和配件。如發現短少，請立即與本公司聯系，我公司將盡快及時為您提供服務。

十五、其它
本產品整機保修一年，實行“三包 ” ，終身維修，在保修期內凡屬本公司設備質量問題，提供免費維修。由于用戶操作不當或不慎造成損壞，提供優惠服務。

十六、裝箱清單
1.使用說明書 1份
2.產品合格證 1份
3.產品檢驗報告 1份
4.備用保險管 2支
5.電源線 1套
6.大電流發生器 1臺
