目前，接觸電阻的測量電力系統中普遍采用常規的QJ44型雙臂直流電橋，而這類電橋的測試電流僅mA級，難以發現回路導體截面積減少的缺陷，在測量高壓開關導電回路接觸電阻時，由于受觸頭之間油膜和氧化層的影響，測量值偏大若干倍，無法真實的反映接觸電阻值。為此，電力部標準SD301—88《交流500KV電力設備交接和預防性試驗規程》和新版《電力設備預防性試驗規程》作出對斷路器、隔離開關接觸電阻的測量電流不小于直流100A的規定，以確保試驗結果準確。
ZWH-3-100-A型回路電阻測試儀采用數字電路技術和開關電路技術制作，是用于開關控制設備的接觸電阻、回路電阻測量的設備，測試電流采用國家標準GB763推薦的100A直流，可在100A電流的情況下直接測得回路電阻或者接觸電阻，并直接顯示，還可保存到儀器上，組數為255組，保存的數據可通過RS232接口上傳至電腦。該儀器測量準確、性能穩定，適合電力、供電部門現場高壓開關維修和高壓開關廠回路電阻測試的要求。

一、 技術性能
1、 測量范圍：0—1999.9μΩ 分辯率：0.01μΩ
2、 測量電流：直流100A
3、 測量精度：0.5級
4、 顯示方式：大液晶中文顯示
5、 可儲存255組數據
6、 工作方式：連續，可自定義測試時間，99秒
7、 電源：AC220V
8、 體積：（長×寬×高mm）340×280×210
9、 環境溫度：-10℃~+40℃ 相對濕度<80%
10、 重量：4公斤

二、 工作原理
提供不小于100A的直流電源,經過科學的計算,使測量的被試品電阻值不受電流波動影響。

三、 外形結構

                                                 (a) 面板示意圖

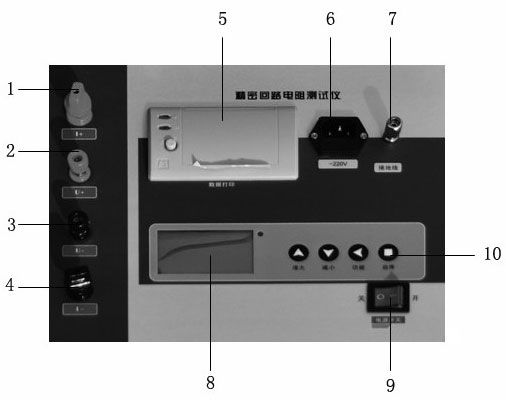

1、4．電流端子 2、3.電壓端子 5.打印機 6.電源 7.接地端 8.液晶顯示屏 9. 開關 10.功能鍵

操作程序
a) 鍵盤介紹
增大鍵：修改選擇的數據
減小鍵：修改選擇的數據
功能鍵：用來移動光標，選擇選項。
確定鍵：用來執行選擇的選項，用來啟動或停止儀器。

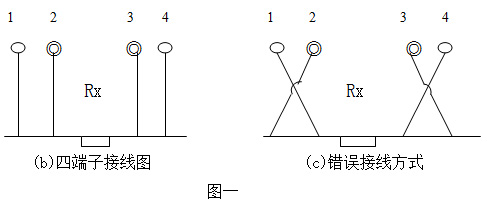

b) 按圖一所示四端子接線法接線。
c) 檢查確認無誤后，接通電源。開機LOGO后屏幕顯示主菜單如圖二：

      初始設置畫面（圖一）
初始 測量圖標 處于選中狀態，上面顯示100A表示測量電流。
1、按功能鍵在可以使 測量圖標時鐘圖標 存儲圖標 設置圖標 循環處于選中 狀態
2、當 測量圖標 選中時候按確定鍵，啟動測量，顯示測量畫面（圖二）

        顯示測量畫面（圖二）
大字體50.02uΩ      表示測量的電阻值
I = 100.1A       表示測量的電流
U = 5.0mV      表示測量的電壓
2010年10月1日 12:54:57 表示當前日期時間。

3、測量過程按確定鍵，測量結束

                                      圖三
按功能鍵在可以使 退出 [ 002 ] 存儲 循環處于選中狀態。
當 [ 002 ] 處于選中狀態時候，可以按增大鍵 減小鍵 修改存儲序號
當 退出 處于選中狀態時候，可以按 確認鍵 返回?？梢园?減小鍵 打印數據
當 存儲 處于選中狀態時候，可以按 確認鍵 存儲?？梢园?減小鍵 打印數據

4. 當 時鐘圖標 選中時候按確定鍵，修改時間日期（圖四）

                                     圖四
當 修改 處于選中狀態時候，可以按 確認鍵 修改日期時間，修改完畢按 確認鍵。
當 退出 處于選中狀態時候，可以按 確認鍵 返回。

5. 當 察看圖標 選中時候按確定鍵，察看存儲的數據（圖五）

                                     圖五
可以按 增大鍵 減小鍵 ，選擇需要查看的數據?？梢园?功能鍵 翻頁 ，每頁顯示8條數據
任何時候，可以按 確認鍵 返回

6. 當 設置圖標 選中時候按確定鍵，修改儀器的設置選項（圖六）


時間 60：代表啟動測試后，連續運行60秒鐘，自動關閉測試
聲音 開：代表測試過程中小喇叭報警聲音響
序號 ：儀器的出廠編號
按 功能鍵 選擇這些參數，按 增大鍵 減小鍵 修改這些參數
當 退出 處于選中狀態時候，可以按 確認鍵 返回

六、裝箱清單
1、主機1臺 2、測試線1套 3、電源線1根
4、說明書1份 5、合格證1張

附件：
斷路器導電回路電阻標準參考值
（電氣設備預防性試驗規程）
