一、儀器概述
目前在電力系統中，大型地網的接地電阻的測試目前主要采用工頻大電流三極法測量。為了防電網運行時產生的工頻干擾，提高測量結果的準確性，絕緣預防性試驗規程規定：工頻大電流法的試驗電流不得小于30安培。由此，就出現了試驗設備笨重，試驗過程復雜，試驗人員工作強度大，試驗時間長等諸多問題。
ZWDC-1001F抗干擾大地網接地電阻測試儀，可測變電站地網（4Ω）、水火電廠、微波站（10Ω）、避雷針（10Ω）多用機型，采用了新型變頻交流電源，并采用了微機處理控制和信號處理等措施，很好的解決了測試過程中的抗干擾問題，簡化了試驗操作過程，提高了測試結果的精度和準確性，大大降低了試驗人員的勞動強度和試驗成本。
本儀器適用于測試各類接地裝置的工頻接地阻抗、接觸電壓、跨步電壓、等工頻特性參數以及土壤電阻率。本儀器采用異頻抗干擾技術，能在強干擾環境下準確測得工頻50Hz下的數據。不會引起測試時接地裝置的電位過高，同時它還具有極強的抗干擾能力，故可以在不停電的情況下進行測量。
二、性能特點
1、測量的工頻等效性好。測試電流波形為正弦波，頻率僅與工頻相差為5Hz，使用45Hz 和55Hz 兩種頻率進行測量。
2、抗干擾能力強。本儀器采用異頻法測量，配合現代軟硬件濾波技術，使得儀器具有很高的抗干擾性能，測試數據穩定可靠。
3、精度高?；菊`差僅0.005Ω，可用來測量接地阻抗很小的大型地網。
4、功能強大?？蓽y量電流樁，電壓樁，接地電阻，跨步電壓，接觸電壓。
5、操作簡單。全中文菜單式操作，直接顯示出測量結果。
6、布線勞動量小，無需大電流線。
三、技術指標
1、阻抗測量范圍：0Ω～200Ω
2、分辨率：0.001Ω
3、測量誤差：±（讀數×2％+0.005Ω）
4、抗工頻50Hz 電壓干擾能力：10V
5、測試電流波形：正弦波
6、測試電流頻率：45Hz、55Hz 雙頻
7、輸出電流：5A
8、輸出電壓：400V
9、測量線要求： 電流線銅芯截面積≥1mm2
電壓線銅芯截面積≥1.0mm2
10、供電電源：AC220V±10％，50Hz
11、外形尺寸：440×350×210
12、儀器重量：10kg
四、儀器測試的操作過程及功能說明

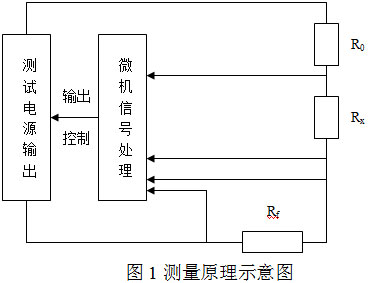

1、 測量原理框圖及測試接線圖
R0 回路電阻大約5～200Ω
Rx 測試電阻大約0～200Ω
Rf 標準電阻
測量電流線D：長度為地網對角線長度的3～5倍；線徑：≥1mm2
測量電壓線1：長度為0.618D；線徑： ≥1.0mm2
測量電壓線2： 接被測地網
測量接地線： 接被測地網。

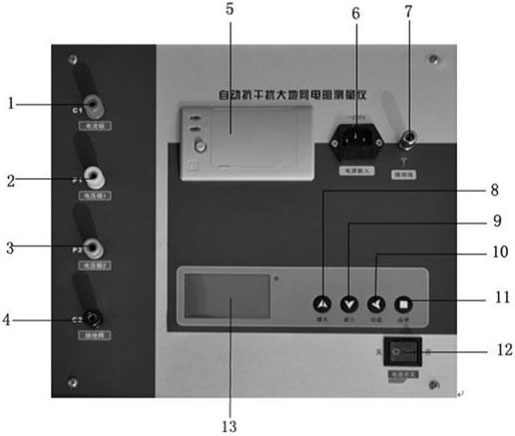

面板示意圖
1． 電流極(C1)
2． 電壓極1(P1)
3． 電壓極2(P2)
4． 接地網(C2)
5． 打印機
6． 電源輸入
7． 接地線
8． ▲ ——修改菜單內容，采用循環滾動方式
9． ▼ ——修改菜單內容，采用循環滾動方式
10．? ——修改菜單內容，采用循環滾動方式
11． ■ ——啟停鍵
12.電源開關
13.液晶顯示屏
測量接線如下圖
說明：電壓極2（P2）,接地網（C2）兩線需都要連接在儀器上，然后按測量操作步驟進行測試。

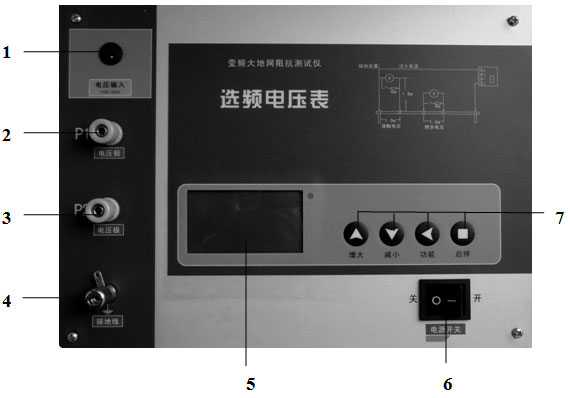

1——電壓輸入； 2——電壓極； 3——電壓極； 4——接地線；
5——顯示屏； 6——電源開關；7——功能鍵
注：如測跨步電壓及電場梯度需配選頻電壓表
2、測試操作步驟
1） 先檢查用于試驗的電流線、電壓線和地網線是否有斷路現象（可以用萬用表測量），地樁上的鐵銹是否干凈，其埋進深度是否合適（>0.5米），同時檢查測試線與地樁的連接是否導通，如未導通，請?zhí)幚砗笾匦逻B接。
2） 電流測試線與電壓測試線的長度比為1：0.618，電流測試線的長度應是地網對角線的3—5倍。

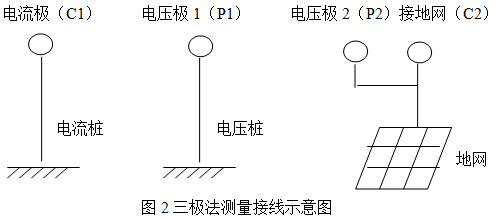

3） 電流測試線和電壓測試線按規定的長度將一端與儀器相接后平行放出。另一端分別接在兩支地樁上（如圖2所示）。
4） 將已放好的測試線檢查一遍，將萬用表一端接電流線或電壓線，另一端接地網線如無阻值顯示即為斷路，確認完好再進行測試。
5） 檢查連線無誤后，給儀器接上AC220V/50HZ電源，對儀器進行通電。
6） 按測量鍵，開始測量
7） 儀器顯示測試結束后，記錄測試數據。
8） 關掉儀器電源后，拆除連線，測試過程結束。
3．儀器操作說明：

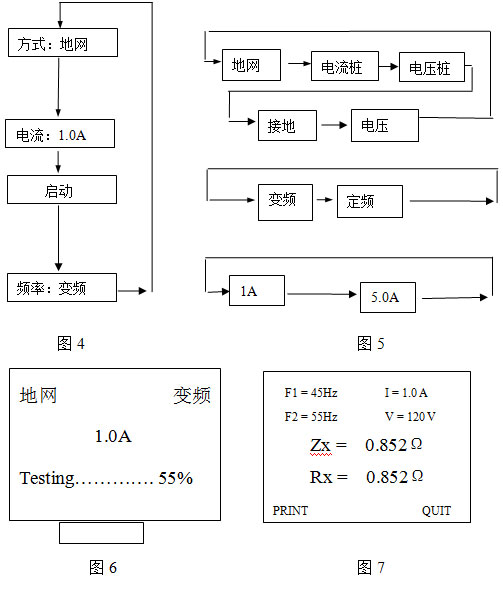

1） 打開電源開關，計算機進行自檢，液晶屏顯示中文主菜單如圖3所示。
2） 按 鍵可移動光標至各菜單項，并循環指示。被選中項反白字體顯示。選擇鍵的流程見圖4所示。
3） 在光標當前所示項目，按▼ ▲鍵鍵可進行該項菜單的變更，并循環指示，流程見圖5所示。
4） 將菜單變更至與測試要求相對應后即可按選擇鍵進行下個項目的選擇。
5)．測試：打開高壓允許開關，當光標在測試項目上時，按確認鍵大約5秒鐘開始測試。測試過程中顯示的畫面如圖6（地網，變頻）所示，當下面的進程到測試完畢，然后顯示測量結果見圖7所示，此時光標指示打印機圖標，按確認鍵打印報告。測量結果的意義如下：
Zx： 測量的地網阻抗值 Rx: 測量的地網電阻值
V： 施加電壓值（電流樁上面的電壓）
I： 試品流過的電流
F1,F2 : 試驗頻率
打印結束后，關閉電源開關，測試完畢。
6). 測試過程中屏幕上出現的檢查電源，檢查電流樁，檢查電壓樁，檢查地網等都表示儀器自動檢查，一般情況大約15秒鐘左右，請耐心等候，不必著急。
4、測試菜單詳細解釋
1). 測量方式: 儀器可以選擇五種測量方式,即“地網”, “電流樁”, “電壓樁” , “接地”, “電壓”.前三種的作用分別是測量地網阻抗,電流樁阻抗,電壓樁阻抗.一般情況下做實驗的時候應選擇“地網”來測量大地網的阻抗.而當用戶要求測量電流樁或電壓樁阻抗的時候可以選擇后直接測量. “接地”的作用是測量接地電阻和土壤電阻率。默認線長20米。也可以修改線長。“電壓”的作用是測量跨步電壓，接觸電壓等參數。（注意，“電壓”需要配相應的電極）
2). 頻率選擇: 儀器可以選擇兩種測量頻率,即“變頻”和 “定頻”.在現場做實驗時候,一定要選擇“變頻”來做實驗,這樣測量能夠現場的電磁場干擾. “定頻”方式只是在實驗室里面做實驗的時候才能使用. “變頻”采用的是45Hz和55Hz雙變頻來測量. 而“定頻”采用的是嚴格50Hz來測量.
3). 電流選擇: 儀器提供5種測量電流. 即“1A”,“2A”,“3A”,“4A”,“5A”.根據電流樁阻抗的大小來選擇測試電流.一般情況下,使用1A電流即可.
4). 自動打印: 當光標在電流上時候，按一下“確認”鍵,在屏幕左下角會出現或消失打印機小符號,代表選擇或取消自動打印功能.當選擇自動打印時候,測試完畢,儀器自動打印結果.當取消自動打印時候,如果想打印結果,需要手動打印結果.
5). 手動打印: 儀器測試完畢,出現圖7所示的界面.按 鍵可以在“print”,“quit”之間選擇.如果選擇“print”,按一下“確認”鍵,就會打印結果.如果選擇“quit”, 按一下“確認”鍵,就會返回初始界面如圖3所示.
5、測試過程中儀器自診說明
1） “請開機重啟”時候 ，可能是儀器內部電源保護，關機重啟。
2） “電源模塊錯誤，請聯系廠家”時候，把光標移動到“地網”上，按十下“確認”鍵，聽到儀器喇叭響一聲，并且在屏幕的左下角出現一個反色的打印機符號。然后關機重啟。如果繼續無法測試，請聯系廠家。
3） 測試電流為0.0A時候，可能“電流線”連線與“電流極”地樁接觸不良或地樁太少，需增加地樁，減少回路電阻。地樁深度不少于0.5m。電流樁電阻應該小于200Ω.
4）若儀器顯示的測量值極低（<0.01Ω）則可能是電壓線未連接上。
5）儀器檢測時候，須在C1輸出端串接20歐以上的電阻，用來模擬現場電流樁電阻，否則有可能造成測量數據誤差偏大?！?br />
五、注意事項
1、 為使測試順利進行，測試前請先用萬用表檢查測試導線與地樁的接觸點是否完好，并測量已放好的線是否有斷路現象。
2、 四極法測量時儀器會去掉接線誤差。
3、 當光標在電流上時候，按一下“確認”鍵,在屏幕左下角會出現或消失打印機小符號,代表選擇或取消自動打印功能
4、 本儀器如出現其它故障，請直接與本公司售后服務部聯系，請不要私自拆檢。
六、隨機配件
1、電源線 一根
2、接地樁 四根
3、選頻表 一臺
4、使用說明書 一份
注意：測量線根據地網的大小由使用者自配
注意：請不要私自拆開儀器，包括面板。因為可能會扯斷儀器內部連接線，造成儀器故障。！?。。?br />

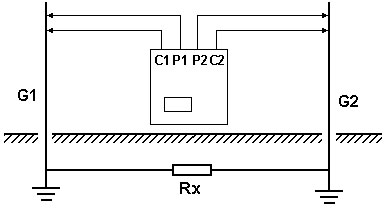

1．測量接地導通
C1/P1接一個接地裝置，C2/P2（測量接地端）接另外一個接地裝置。
注意：
（1）引線不要盤繞。
（2）電壓線盡量遠離電流線。
（3）接地夾兩側都應壓緊待測地線，防油漆銹蝕引起接觸不良。
（4）防電流保護，要選擇電流為1A。選擇 地網 變頻 1A
2．測量地網接地阻抗
2.1夾角法
一般情況下，大型接地裝置接地阻抗的測試都采用電流電壓線夾角布置的方式。通常電流樁C與被試接地裝置邊緣的距離dCG應為地網對角線長度的4~5倍；dPG的長度和dCG相近。接地阻抗公式可用下式修正。
式中： θ—電流線和電壓線的夾角；
Z'—接地阻抗的測試值。

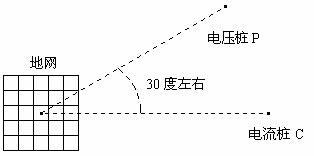

如果土壤電阻率均勻，可采用dPG和dCG相等的等腰三角形布線，此時θ約為30°，dPG=dCG=2D接地阻抗的修正計算公式仍為上式。
界面選擇：地網 變頻 1A
2.2直線法

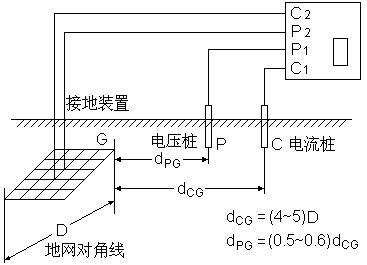

電流樁、電壓樁與待測接地裝置呈直線。通常電流樁C與被試接地裝置邊緣的距離dCG應為地網對角線長度的4~5倍；電壓樁P與被試接地裝置邊緣的距離dPG通常為（0.5~0.6）dCG。在放線時，應使電流線和電壓線保持盡量遠的距離，以減小電磁耦合對測試結果的影響。
應盡量減小電流樁電阻，如果必要可澆水降低電阻。用儀器“電流樁”或“電壓樁”方式測量，電流樁電阻應小于80Ω，電壓樁應小于200Ω。
界面選擇：地網 變頻 1A
3．四極等距法測量土壤電阻率

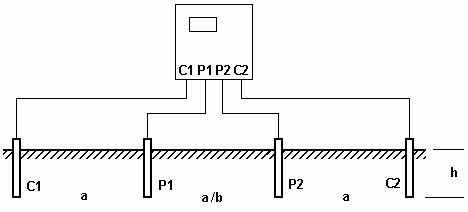

四根地樁布置在一條直線上，地樁之間距離相等均為a。地樁打入地中的深度h不大于a的二十分之一。a可取5，10，20，30，40m等等（默認為20m），當被測場地的面積較大時，間距應大一些。電阻率通過地電阻R求得：ρ = 2πaR。
界面選擇：接地 變頻 1A
4．測量地表電位梯度

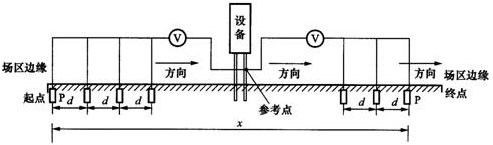

用儀器的電源方式注入變頻電流，用選頻電壓表檢測電位差。
界面選擇：電壓 變頻 1A

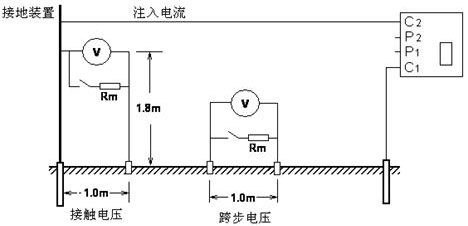

5．測量跨步電壓和接觸電壓
用儀器的電源方式注入變頻電流，用選頻電壓表檢測接觸電壓或跨步電壓。
選頻電壓表內部有人體模擬電阻Rm，可按需要切入。
界面選擇：電壓 變頻 1A
6、儀器的檢定
儀器檢測時，須在C1輸出端串接20歐以上的電阻，用來模擬現場電流樁電阻，否則有可能造成測量數據誤差偏大, 或者儀器直接保護，接線參考下圖
R1為負載電阻，模擬現場電流樁電阻，R2為標準電阻。
界面選擇： 接地 變頻 1--5A
如沒有大功率電阻，檢定時請選擇1A電流檔，接線參考下圖
R1為標準電阻
界面選擇：接地 變頻 1A
