一、概述
繞組的直流電阻測量是變壓器的例行試驗之一，其目的主要是檢查繞組之間、繞組與引線之間的連接或機械特性是否良好、各相繞組之間的電阻是否平衡等，以保證變壓器的運行。
本公司開發生產的三通道直流電阻測試儀采用32位ARM內核作為處理的核心，對整機進行控制，自動完成自校、穩流判斷、數據處理、阻值顯示等功能，對有分接的變壓器YN聯接繞組可同時充電，同時采樣，同時測量。對于△和Y型聯接的繞組可一次接線，分別測量。測量時間大大縮短。方便了工作人員的使用。
二、安全措施
1、 使用本儀器前一定要認真閱讀本手冊。
2、 儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、 陽光直射等場所使用。
4、 儀表應避免劇烈振動。
5、 對儀器的維修、護理和調整應由相關人員進行。
6、 測試完畢后先關閉電源，再拆除測試線。
7、 測量無載調壓變壓器，一定要等放電指示停止后，切換檔位。
8、 在測試過程中，禁止移動測試夾和供電線路。
三、性能特點及技術指標
1. 輸出電流及量程：輸出電流：0-20A,量程0.5m?-2K?。
| 電流 | 量程 | 電流 | 量程 |
| 20A | 0.5mW-500mW | 2A | 20mW-5W |
| 10A | 1mW-1W | 0.5A | 2W-20W |
| 5A | 10mW-2W | 0.2A | 10W-50W |
注：50?以上量程請用0.2A檔位測試。
2. 測試精度: 0.2% 分辨度： 0.1??。
3. 儀器采用7寸大屏幕真彩色液晶顯示，中文菜單、接線圖形提示，操 作直觀方便。
4. 對于YN聯接繞組的變壓器可同時測量（三相同測）；對于△和Y聯接繞組的變壓器可一次接線分別測量(三相分測)；可測量YN聯接繞組的變壓器N相的連接線電阻（零線電阻）。
5. 可對繞組材質，測量溫度進行換算;自動顯示三相繞組不平衡率。
6. 可在測試界面手動調整分接位置。
7. 具有大容量存儲功能，可存儲200條測試記錄，
8. 工作電源： AC220V±10﹪；工作溫度：﹣10℃～40℃；工作濕度：環境濕度＜80%RH
9. 儀器重量：4㎏。
四、系統介紹
1. AC220 電源插座，自帶開關及保險倉
2. 接地柱： 地線接線端子
3. IA IB IC IO：輸出電流端子
4. UA UB UC UD：采樣電壓端子
5. “▲”、“▼”、“?”、“?”選擇按鍵。
6. 確認鍵：確認當前選擇。
7. 取消鍵：按下此鍵，菜單返回上一級。
8. 復位鍵：測試完畢或中斷工作，按下此鍵儀器回到初始狀態。
五、測試與操作方法

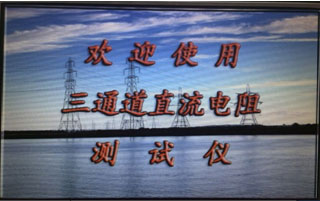

1. 開機，屏幕顯示如圖1
圖1

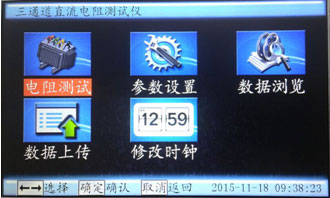

儀器自檢后進入主菜單，如圖2
圖2

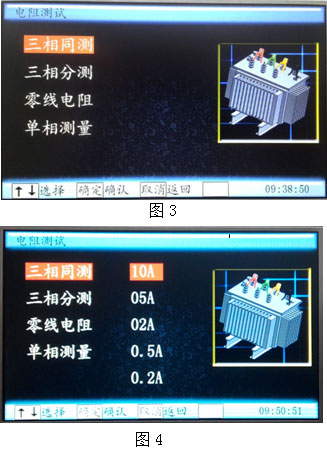

1) 電阻測試：進入此菜單，如圖3,圖4
按“▲”、“▼”、鍵可循環選擇測量方式，每種測量的接線方式顯示在液晶右邊，按確定鍵后，選擇測試電流。進入測試界面，
1， 三相同測，（接線如圖標所示）

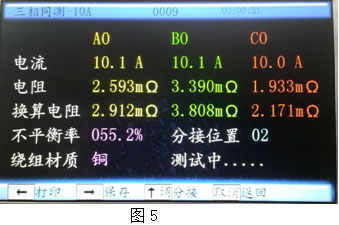

三相同測是對于YN聯接繞組變壓器的測量方式，選擇此方式測試結果如5圖所示，三相測量電阻、換算溫度下電阻、三相不平衡率同時顯示。
2， 三相分測，（接線如圖標所示）

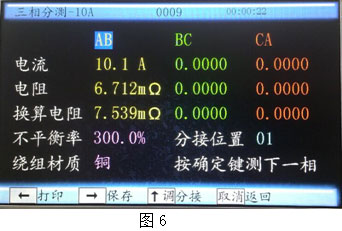

三相同測是對于△和Y聯接繞組變壓器的測量方式，一次接線AB,BC,CA繞組分別測試。待AB相繞組數據穩定后，按確定鍵進行BC相繞組測試，待數據穩定后按確定鍵進行CA相繞組測試。三相測量完畢后，三相測量電阻、換算溫度下電阻、三相不平衡率同時顯示。選擇此方式測試結果如圖6所示。
3， 零線電阻，（接線如圖標所示）
零線電阻對于YN聯接繞組變壓器的N相連接線電阻的測量方式，測量零線電阻后，測量結果自動換算進三相同測的測量結果，使三相同測的測量數據更接近單相測試值。選擇此方式測試結果如圖6所示。
4， 單相測量，（接線如圖標所示）

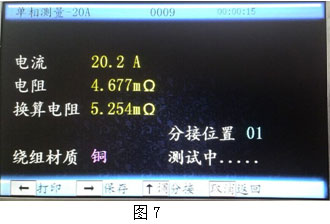

單相測量是能提供20A電流的測量方式，選擇此方式測試結果如圖7所示。
注：測試感性負載，須等儀器放電完畢后方可拆除測試線或進行下一次測試

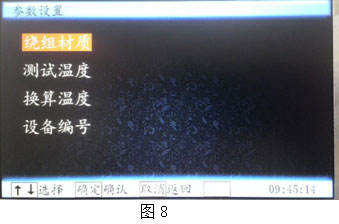

2) 參數設置：選擇此菜單，如圖8：
參數設置可根據試品實際情況輸入?yún)?shù)。
1.繞組材質：選擇此項后，繞組材質：銅—鋁。
2.繞組溫度：指繞組當前的溫度，選擇此項后，按“▲”、“▼”輸入繞組溫度。
3.換算溫度：選擇此項后，儀器自動將測試數據換算到此項輸入溫度。
4.設備編號：選擇此項后，可輸入試品的編號，方便查詢測試數據。

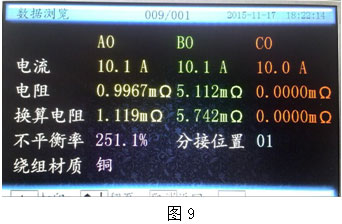

3) 瀏覽記錄：選擇此菜單，如圖9：
按“▲”、“▼”鍵瀏覽記錄，按“確定”鍵打印當前數據。“003”表示數據總存儲條數，“001”表示當前數據是數據。右方時間表示當時測試日期、時間。
4） 數據上傳：此功能為待開發功能。

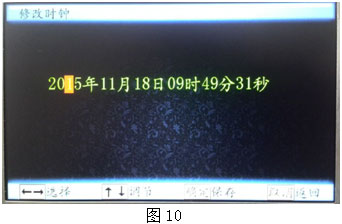

5）調整時鐘：選擇此菜單，如圖10：
按“?”、“?”鍵移動光標選擇所要調整項，按“▲”、“▼”鍵調整當前時間日期。修改完成后如需保存按“確定”鍵退出，不需保存按“取消”退出。
六、注意事項
1 使用前，儀器的接地端子須良好接地。
2 測試過程中如遇到外部突然斷電，請不要立即拆除測試線，待儀器放電完畢后方可拆除。
3 對于有載調壓變壓器的測試，可一次供電完成。儀器程序設計允許在某一分接測完后，把分接開關倒至下一分接，儀器將進入下一分接的測量，并在測試界面手動調整當前分接位置。
4 對于無載調壓變壓器，某一分接測試完成后，需按取消或復位鍵使系統放電，待放電完畢后方可倒換開關，進行下一次測量。
七、常見問題及解決方法
如下表
| 常見故障 | 故障分析 |
| 開機無顯示 | 1）電源插座保險管損壞 ）儀器內部插件松動 3）計算機板故障 |
| 顯示“超量程或線路未接好” | 1）儀器電源故障 2）A/D板故障 3）測試線接觸不良或未形成回路 |
八、裝箱清單
直阻儀主機 壹臺
測試電纜 壹套
三芯電源線 壹條
接地線 壹條
裝箱單 壹張
操作手冊 壹本
九、售后服務
儀器自購買之日起12個月內，屬產品質量問題免費包修包換，終身提供保修和技術服務。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。
