一、概述
本公司開發生產的100A,200A系列回路電阻測試儀采用32位ARM內核作為處理的核心，對整機進行控制，自動完成自校、穩流判斷、數據處理、阻值顯示等功能，可測量各種高壓開關及電器的接觸電阻、回路電阻和變電站母線電阻，電力線接點電阻，焊縫接觸電阻。該儀器體積小、重量輕，方便了工作人員的使用。
二、安全措施
1、 使用本儀器前一定要認真閱讀本手冊。
2、 儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。
4、 儀表應避免劇烈振動。
5、 對儀器的維修、護理和調整應由相關人員進行。
6、 測試完畢后關閉電源，再拆除測試線。
7、 在測試過程中，禁止移動測試夾和供電線路。
三、性能特點及技術指標
1. 輸出電流及量程：
100A儀器 ：50A、100A,量程：0-80m?（50A檔）0-50m?（100A檔）。
200A儀器：100A、200A, 量程：0-50m?（100A檔），0-20m?（200A檔）。
2. 測試精度: 0.5% 分辨度： 0.1??。
3. 中文菜單顯示，操作方便。
4. 具有大容量存儲功能，可存儲2000條測試記錄。
5. 工作電源： AC220V±10﹪。
6. 工作溫度：﹣10℃～50℃?！ ?br />
7. 工作濕度：環境濕度＜90%RH 。
8. 儀器重量：5㎏。
四、系統介紹
1. AC220 電源插座，自帶開關及保險倉?！ ?br />
2. 接地柱： 地線接線端子。
3. I+ I-：輸出電流端子。
4. V+ V-：采樣電壓端子。
5. “▲”、“▼”、“?”、“?”選擇按鍵，“?”復用“保存”功能。
6. 確認鍵：確認當前選擇，在測試狀態下，按確認鍵打印數據。
7. 取消鍵：按下此鍵，菜單返回上一級。
8. 復位鍵：測試完畢或中斷工作，按下此鍵儀器回到初始狀態。
五、測試與操作方法
1. 將隨機配備的測試線取出，其中紅、黑兩把測試鉗分別夾到被測試品的兩個采樣端，并用力摩擦接觸點，測試線的另一端與儀器的接線端子對應接好。（注意紅、黑顏色對應，且粗線接電流端子，細線接電壓端子）
2. 開機，屏幕顯示如

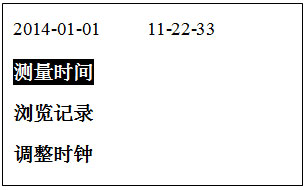

儀器自檢后進入主菜單，如下圖

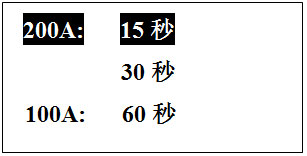

1) 測量時間：進入此菜單，如下圖

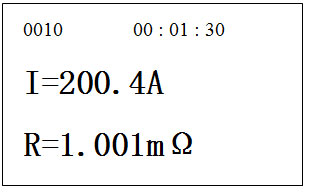

按“▲”、“▼”、“?”、“?”鍵可循環選擇輸出電流和測試時間，選好輸出電流和時間后，按“確定”鍵進入測試狀態，如下圖；等數值穩定后，按“?”鍵保存，按“確定”鍵可打印當前數據。測量結束后，按“取消”返回上一級菜單

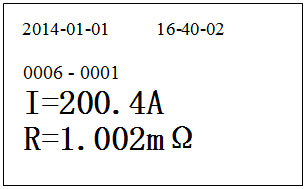

2）瀏覽記錄：選擇此菜單，如下圖：
按“▲”、“▼”鍵瀏覽記錄，按“確定”鍵打印當前數據。
“0006”表示數據總存儲條數，“0001”表示當前數據是新數據

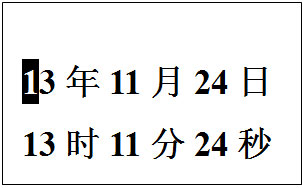

3）調整時鐘：選擇此菜單，如下圖：
按“?”、“?”鍵移動光標選擇所要調整項，按“▲”、“▼”鍵調整數值。修改完成后如需保存按“確定”鍵退出，不需保存按“取消”鍵退出。
六、注意事項
1 使用前，儀器的接地端子須良好接地。
2 試結束后，按復位鍵，關掉電源開關。注意：嚴禁帶電拆裝各測試電纜。
3 儀器出現不正?，F(xiàn)象，先按復位鍵，使儀器復位。
4 對儀器進行維修須由相關人員進行，不得自行處理。
5 本儀器為測量回路電阻使用，不允許測量感性回路。
七、常見問題及解決方法
如下表
| 常見故障 | 故障分析 |
| 開機無顯示 | 1）電源插座保險管損壞 2）儀器內部插件松動 3）計算機板故障 |
| 顯示“超量程或線路未接好” | 1）儀器電源故障 2）A/D板故障 3）測試線接觸不良或未形成回路 |
八、裝箱清單
|
回路儀主機 |
壹臺 |
|
測試電纜 |
壹套 |
|
三芯電源線 |
壹條 |
|
裝箱單 |
壹張 |
|
操作手冊 |
壹本 |
九、售后服務
儀器自購買之日起12個月內，屬產品質量問題免費包修包換，終身提供保修和技術服務。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。
