一、概述
根據IEC及國家有關規定，變壓器生產過程中的半成品和成品以及新安裝和檢修后的變壓器在投運前須進行變壓器變比測試。在《電力設備交接和預防通過對性試驗規程》中也要求對運行的變壓器定期進行變比的測定。通過對變壓器變比的測試，可以檢查變壓器的繞組、分接開關的狀況,判斷變壓器是否存在線圈短路、連接錯誤、匝間短路等缺陷，從而保證設備的使用。
本公司研制生產的變壓器變比測試儀采用32位ARM內核作為處理的核心，對整機進行控制。實現了單相或三相變壓器的變比測量的一次完成。儀器的操作全部用中文菜單顯示，簡單直觀。測試結果準確可靠，并且能夠存儲和打印測試結果?？垢蓴_能力強。能夠滿足各種大中小型變壓器變比測試的需要。

二、安全措施
1、 使用本儀器前一定要認真閱讀本手冊。
2、 儀器的操作者應具備一般電氣設備或儀器的使用常識。
3、 本儀器戶內外均可使用，但應避開雨淋、腐蝕氣體、塵埃過濃、高溫、陽光直射等場所使用。
4、 儀表應避免劇烈振動。
5、 對儀器的維修、護理和調整應由相關人員進行。
6、 在測試過程中，禁止移動測試夾和供電線路。

三、性能特點及技術指標
1. 主要技術指標和使用條件見下表

儀器參數	技術指標	儀器參數	技術指標
測量范圍	0.9～10000	輸出電壓	AC220V或80V
儀器電源	AC220V±10%、 (50±1)Hz	測量精度	0.9～2000 (0.2%±2字) 2001～10000(0.5%±2字)
儀器重量	4Kg	工作溫度	-10℃～40℃
外形尺寸	320 mm×265mm×160mm	環境濕度	≤85%RH無結露

2 . 性能特點
1 測試速度快 ，精度高，重復性好。
2 具有Ζ形聯接變壓器測試功能。
3 可自動測試組別方式，變比和組別號。
4 輸入額定參數后，一次啟動可自動測量繞組變比值并計算變比誤差、分接點位置、分接值等參數。
5 保護功能完善，高低壓反接的保護功能，變壓器匝間短路保護功能。
6 可自動存儲測量結果，本儀器內置不掉電存儲器和微型打印機，可打印全部數據。
7 大液晶中文顯示菜單，操作直觀方便。
8 儀器小巧輕便，適合野外操作。
9 可測量具有99個分接位的變壓器。

四、系統介紹
1） AC220V：AC220V電源插座，自帶開關及保險倉。
2） 接地柱：儀器接地端子。
3） 高壓側：為五芯航空插座，接被測試品高壓側，用紅色護套的測試線與試品高壓側對應連接。
4） 低壓側：為四芯航空插頭，接被測試品低壓側，用黑色護套的低壓側與試品低壓側對應連接。
5） 0-9 ．：數字鍵、小數點，設置參數時，用于數字的輸入。（小數點鍵復用打印功能）
6） 復位鍵：用于整機復位初始化、可從任何狀態返回初始狀態.
7） 確認鍵：對輸入?yún)?shù)內容，主、子菜單功能選擇的確認；
8) 選擇鍵：光標所在位置為當前所選，按此鍵循環選擇。
9) 返回鍵：返回上一級菜單。

五、測試與操作方法
1 接線方法：
1） 從線箱中取出測試線，將儀器的接地端子良好接地。
2） 把紅色護套的測試線的黃，綠，紅，黑四把測試鉗分別夾到被測變壓器的高壓側的A，B，C，O接線柱上，將另一端的五芯航空插頭接到儀器的高壓側。不用的測試線懸空，切不能接地或互相短接。
3）把黑色護套的測試線的黃，綠，紅，黑四把測試鉗分別夾到被測變壓器的低壓側的a，b，c，o接線柱上，將另一端的四芯航空插頭接到儀器的低壓側。不用的測試線懸空，切不能接地或互相短接。
4）連好測試線后，接通儀器的電源線。

2 儀器操作方法：

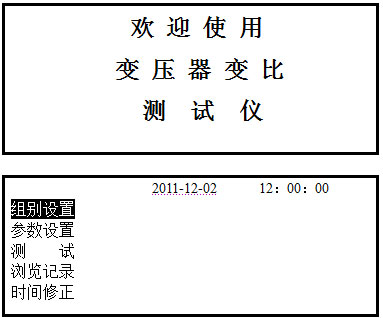

打開儀器電源開關，顯示屏如下圖

按選擇鍵可使光標循環選擇所選項，按確認鍵可進入所選光標的子菜單。如下：

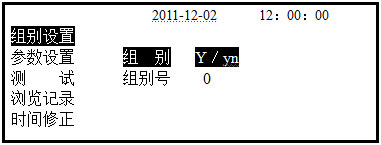

1 組別設置子菜單

光標選定組別設置項后，按確認鍵進入其子菜單，如上圖
： 光標選定組別后，按選擇鍵可循環選擇變壓器組別方式，選擇與測試變壓器相同的組別方式后，按確認鍵確定。對于不能確定組別方式的變壓器，可使用儀器的自動測試功能。
： 光標選定組別號后，按選擇鍵可循環選擇組別號，選擇與測試變壓器相同的組別號后，按確認鍵確定。對于不能確定組別號的變壓器，可使用儀器的測試組別功能。
組別設置完成后，按返回鍵返回主菜單。

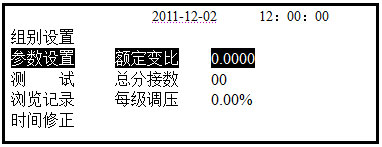

2 參數設置子菜單

光標選定參數設置項后，按確認鍵進入其子菜單，如上圖
： 當光標選定額定變比后，按確認鍵光標移到數字上，可用數字鍵輸入或修改。輸入額定變比值，儀器能自動計算誤差，若不輸入額定變比值或輸入0.000，儀器不計算誤差。顯示位數為4位半。輸入完成后按確認鍵確定。
： 當光標選定總分接數后，按確認鍵光標移到數字上，可用數字鍵輸入或修改?？偡纸訑?shù)為該變壓器所連有載開關的分接數。輸入完成后按確認鍵確定。
： 當光標選定每級調壓后，按確認鍵光標移到數字上，可用數字鍵輸入或修改。要求輸入三位有效數字，輸入一個數字后，應按小數點，再輸入后面的數字。輸入完成后按確認鍵確定。
參數設置完成后，按返回鍵返回主菜單。

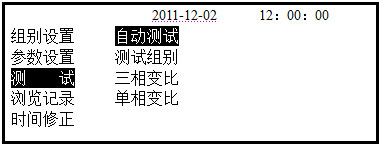

3 測試子菜單

光標選定測試項后，按確認鍵進入其子菜單，如上圖
： 當光標選定自動測試后，按確認鍵可實現組別測試和A、B、C三相變比自動測量。
： 當光標選定測試組別后，按確認鍵可實現對變壓器的組別方式和組別號的測量。
： 當光標選定三相變比后，按確認鍵可實現對A、B、C三相變比自動測量。
按返回鍵返回主菜單。

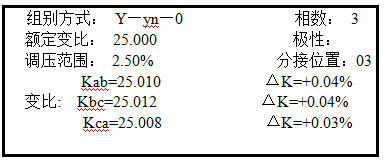

三相變比的測試結果顯示如下圖：

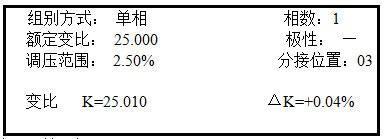

單相變比的測試結果顯示如下圖：

單相變比的測試結果顯示如下圖：

組別測試的顯示結果如下圖：

在以上測試結果顯示狀態下，按確認鍵可連續測試；按“．”鍵打印當前測試結果；按返回鍵則退出測試，返回主菜單。
測試提示：
1 當按確認鍵進行測試時，儀器將顯示“正在測量請等待…”。
2 若接線有誤或測試電源無輸出，儀器會自動提示“接線有誤或超量程”，待檢查接線無誤后再重新測試。
3 若打印機沒有正確連接，在測試完畢進行打印時，儀器提示“打印機有誤”，此時需檢查打印機。
注：a．在測量調壓變壓器時，只需輸入一次參數就可以測完所有的分接數據，當儀器在一個分接測試完畢后，可直接轉換分接開關，開關動作到位后，按確認鍵，儀器可會繼續測試當前分接的數據，重復以上過程可測完所有的分接。
b． 如果在主菜單“參數設置”的“額定變比”項里設置的是0.0000，則在變比測試時儀器就只測變比數據，不會計算誤差；如輸入額定變比，則儀器自動計算測量誤差，并顯示測試結果。
c． 測單相變壓器時，將高壓插座的AB兩端（黃夾子、綠夾子）與高壓端兩側相連，將低壓插座的ab兩端（黃夾子、綠夾子）與低壓端兩側相連，不用的測試鉗做懸空處理，不能互相短路或接地。
d． 進行“三相變比”測量時，應先測試變壓器的連接方式并確認與變壓器實際連接方式相符，否則會出現測量誤差。
e. 對于Z型變壓器的測試，應先在組別設置菜單中選擇與被測變壓器相同的組別方式后，再進行變壓器的組別測試和三相變比測試。
f 在變壓器內部剩磁嚴重的情況下有可能導致組別方式判斷錯誤，出現這種情況，可在組別設置菜單中選擇與被測變壓器相同的組別方式，再進行三相變比的測試。
4 瀏覽記錄子菜單
當光標選定瀏覽記錄后，按確認鍵進入歷史記錄的查詢。顯示記錄如下圖

在上圖狀態下，按選擇鍵可翻閱下一記錄，按“．”鍵進行打印，按返回鍵可返回到主菜單。儀器每測試完一組數據后便自動保存測試結果，儀器可存儲100條測試記錄，并且測試數據會自動更新，測試結果記錄號為01。
5 時間修正子菜單

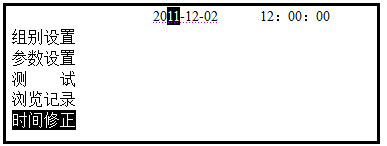

當光標選定時間修正后，按確認鍵可進行日歷時鐘的修正，如下圖

當光標選定在日歷時鐘上后，按選擇鍵選擇相應的時間項，依次可選定：年、月、日、時、分、秒，此時按數字鍵輸入。修改完畢后，按確認鍵返回到主菜單。

六、注意事項
1 使用儀器前請仔細閱讀說明書。
2 為防靜電，請盡量用單相接地電源。
3 接線時，用測試線將變壓器的高、低壓側與本儀器的高、低壓插座分別連接.
4 接線時要注意黃、綠、紅、黑四種顏色夾子分別對應變壓器的A、B、C、O三相接線端與中性點接線端，不要接錯。
5 儀器開機后不能將測試引線互相短路或接地，不用的測試線鉗做懸空處理。
6 儀器應避免劇烈震動。為保證液晶正常工作，應盡量避免長時間的暴曬。

七、常見問題及解決方法
如下表

常見故障	故障分析及解決辦法
開機無顯示	1）電源插頭接觸不良或保險管損壞  2）儀器電源板故障
測試結果不準確	1）檢查參數設置是否正確  2）儀器內部A/D板故障
打印機不打印	1）儀器內部計算機板或電源板故障  2）檢查打印機插件是否松動，打印紙是否裝好（熱敏打印紙只能在一面打?。?nbsp; 3）打印機本身故障

八、裝箱清單

變比測試儀主機	一臺
測試電纜	一套
三芯電源線 接地線   保險管（2A） 打印紙	一根 一根 兩支 兩卷
操作手冊	一本

九、售后服務
儀器自購買之日起1年內，屬產品質量問題免費負責維修，終身提供保修和技術服務。如發現儀器有不正常情況或故障請與公司及時聯系，以便為您安排便捷的處理方案。
